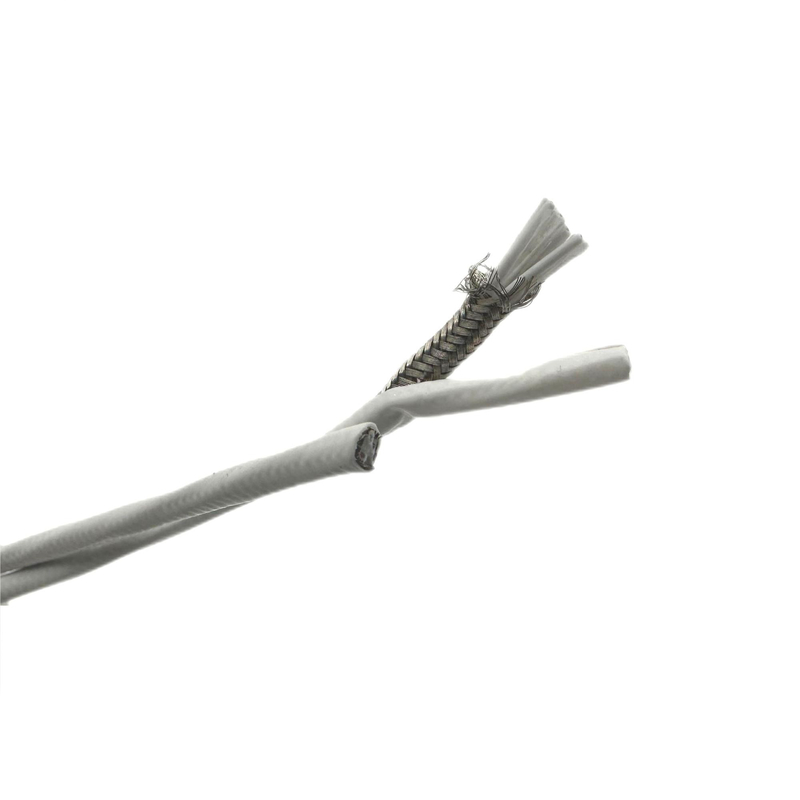

Keterangan: 4 inti PTFE berisolasi dan berselubung, Kabel lapis baja
Konduktor: tembaga berlapis nikel
Konstruksi: 7/0,16mm
Area Bagian: 0,14mm2
Inti: 4
Isolasi: PTFE
Ketebalan isolasi: 0,25mm
Kawat Dia: 0.98mm
Warna Isolasi: putih / putih / merah / merah
Armor: tembaga nikel dikepang 0,12mm
Cakupan lebih dari 85%
Jaket: PTFE
Ketebalan jaket: 0,35mm
OD: 3,60±0,15mm
Warna jaket : Putih
Suhu pengoperasian: -160℃--+260℃, untuk waktu singkat: +310℃
Tegangan Operasi: 600V
Ini adalah kabel kontrol multi inti PTFE.Dibandingkan dengan KABEL Kontrol PVC normal, klien meminta isolasi ptfe, dan jaket PTFE, karena ia membutuhkan kabel ini untuk digunakan pada kondisi suhu yang cukup tinggi.Seperti yang kita ketahui, PTFE tahan suhu tinggi 260 derajat.
Jadi, konduktor tidak dapat berupa tembaga kaleng biasa, karena di bawah suhu setinggi itu, konduktor mudah teroksidasi, kami menggunakan tembaga berlapis nikel, yang dapat melindungi konduktor dari lingkungan kerja bersuhu tinggi.
Akhirnya, klien membutuhkan Armor, kami perlu menggunakan tembaga nikel juga untuk mengepang, yang dapat melindungi kabel, dan melindungi gangguan lingkungan, diameter Keseluruhan yang ketat membutuhkan produksi yang sangat tepat, Kabel Dingzun yang telah terlibat dalam pembuatan kawat dan kabel suhu tinggi lebih dari 18 tahun, dapat menangani kabel multi core PTFE tersebut.
| KABEL ARMOR |
| |
|
|
|
|
|
|
|
|
| PASANG |
diameter konduktor nominal |
ketebalan isolasi nominal |
ketebalan bagian dalam |
diameter dalam |
diameter baja lapis baja |
Ketebalan Jajet |
Maks.Diameter keseluruhan |
perkiraan berat |
| berpasangan |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
Kg/Km |
| 2(0) |
0,9 |
0,3 |
0,8 |
5.7 |
0,9 |
1.3 |
10.1 |
200 |
| 5 |
0,9 |
0,3 |
1 |
9.4 |
0,9 |
1.4 |
14.1 |
370 |
| 10 |
0,9 |
0,3 |
1.1 |
13 |
1.25 |
1.5 |
18.6 |
610 |
| 20 |
0,9 |
0,3 |
1.2 |
16.8 |
1.25 |
1.6 |
22.7 |
930 |
| 30 |
0,9 |
0,3 |
1.4 |
19.9 |
1.6 |
1.7 |
26.7 |
1390 |
| 50 |
0,9 |
0,3 |
1.6 |
25.4 |
1.6 |
1.9 |
32.6 |
1940 |
| 100 |
0,9 |
0,3 |
1.9 |
35.5 |
2 |
2 |
44.1 |
3700 |
| TERLINDUNGI |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,3 |
0,8 |
6.2 |
0,9 |
1.3 |
10.6 |
220 |
| 5 |
0,9 |
0,3 |
1 |
9.9 |
0,9 |
1.4 |
14.6 |
380 |
| 10 |
0,9 |
0,3 |
1.1 |
13.5 |
1.25 |
1.5 |
19.1 |
630 |
| 20 |
0,9 |
0,3 |
1.2 |
17.3 |
1.25 |
1.6 |
23.2 |
955 |
| 30 |
0,9 |
0,3 |
1.4 |
20.4 |
1.6 |
1.7 |
27.2 |
1415 |
| 50 |
0,9 |
0,3 |
1.6 |
25.9 |
1.6 |
1.9 |
33.1 |
2000 |
| 100 |
0,9 |
0,3 |
1.9 |
36 |
2 |
2 |
44.6 |
3750 |
| KABEL NON-LAPOR |
| |
|
|
|
|
|
|
|
|
| berpasangan |
diameter konduktor nominal |
daerah bagian |
ketebalan insulasi |
ketebalan jaket |
Maks.Diameter keseluruhan |
perkiraan berat |
| berpasangan |
mm |
mm2 |
mm |
mm |
mm |
Kg/Km |
| NON-SHIELDED |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,64 |
0,3 |
1.3 |
5.7 |
45 |
| 5 |
0,9 |
0,64 |
0,3 |
1.4 |
9.4 |
115 |
| 10 |
0,9 |
0,64 |
0,3 |
1.5 |
13 |
205 |
| 20 |
0,9 |
0,64 |
0,3 |
1.6 |
16.8 |
380 |
| 30 |
0,9 |
0,64 |
0,3 |
1.7 |
19.9 |
570 |
| 50 |
0,9 |
0,64 |
0,3 |
1.9 |
25.4 |
920 |
| 100 |
0,9 |
0,64 |
0,3 |
2 |
35.5 |
1820 |
| TERLINDUNGI |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,64 |
0,3 |
1.3 |
6.2 |
50 |
| 5 |
0,9 |
0,64 |
0,3 |
1.4 |
9.9 |
125 |
| 10 |
0,9 |
0,64 |
0,3 |
1.5 |
13.5 |
215 |
| 20 |
0,9 |
0,64 |
0,3 |
1.6 |
17.3 |
390 |
| 30 |
0,9 |
0,64 |
0,3 |
1.7 |
20.4 |
580 |
| 50 |
0,9 |
0,64 |
0,3 |
1.9 |
25.9 |
940 |
| 100 |
0,9 |
0,64 |
0,3 |
2 |
36 |
1850 |
